變壓器低壓側浪涌保護器配置原則，應選擇一級浪涌保護器！

近日，有客戶咨詢變壓器低壓配電房的浪涌保護器咋選，因為感覺變壓器另外一邊連著高壓線，受雷擊風險很高，所以覺得這個位置的防浪涌保護應該重點關注。

那么，變壓器低壓側浪涌保護器該怎么配置？主要包括以下幾點：

1、電源線從室外變壓器低壓側引入進線柜，按防雷設計分區理念，這是從LPZO區進入了LPZ1區，所以依據防雷標準，應在母線上裝設i級試驗的電涌保護器。防雷檢測單位進行防雷驗收時，也會查看這個位置的浪涌保護器是否符合T1類一級浪涌的要求。

根據防雷標準要求，該位置安裝的I類電涌保護器的電壓保護水平值應小于或等于2.5kV，防浪涌能力Iimp應大于或等于12.5kA(10/350us)。

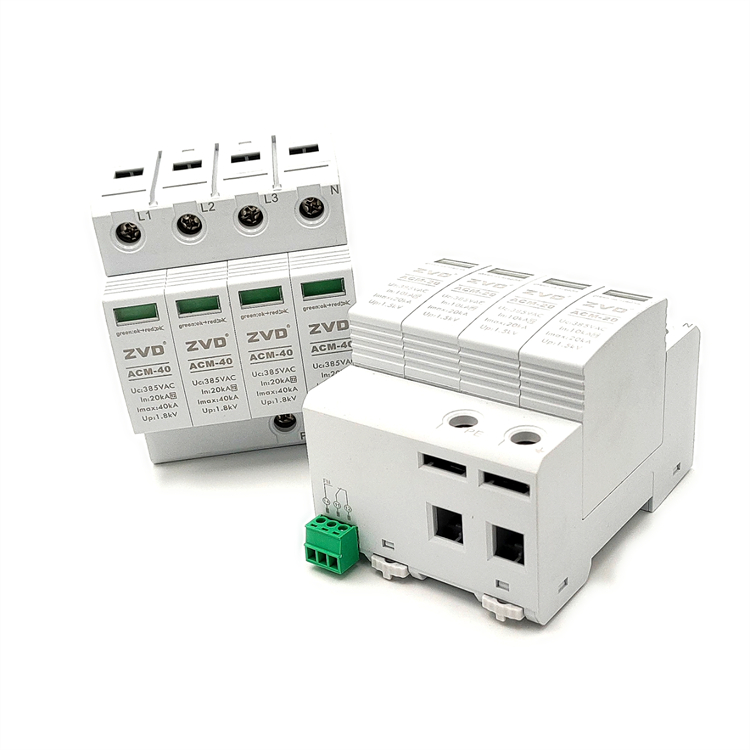

如果是TN-C系統就選3P結構的，TN-S系統就選4P結構的浪涌保護器，推薦型號ACM-T1-BC 25kA系列，符合標準要求，詳細介紹http://m.shanghaibeijia.cn/yileispd/8.html。

2、如果變壓器低壓側的浪涌保護器設置在變壓器與出口斷路器之間，當出口斷路器處于分斷位置時，低壓配電屏母線上就缺少了浪涌保護器的保護。因此，浪涌保護器的設置位置應合理考慮，確保在斷路器分斷時仍能發揮作用。

3、浪涌保護器應作分散的多級配置。多級配置的目的是為了泄放直擊雷的能量，限制感應過電壓的電壓幅值，以及保護電源終端配電箱的設備。這種配置方式可以更好地保護電路，防止浪涌電流對設備造成損害。具體來說，可以分為三級保護：第一級保護在雷擊區域的LPZO與LPZ1區之間，安裝在總電源進線的配電箱前；第二級保護在雷擊區域的0區與此1區之間，安裝在UPS或配電箱前；第三級保護并聯安裝在電源終端配電箱的空氣開關后。各級保護器的最大放電電流和動作時間也有所不同，需要根據實際情況進行選擇。

4、變電所低壓配電系統的浪涌保護器應設置在低壓配電柜母線上，并緊靠變壓器低壓出口斷路器。這樣可以確保浪涌保護器能夠有效地發揮作用，保護電路免受浪涌電流的損害。

總的來說，配置變壓器低壓側浪涌保護器時，需要考慮建筑物的具體情況、線路布置、電壓保護水平等因素，確保浪涌保護器能夠有效地發揮作用，保護電路和設備免受雷電等過電壓的損害。在實際配置過程中，建議咨詢專業的電氣工程師，確保配置方案符合相關規范和標準。
