現場儀表螺紋管式浪涌保護器串聯和并聯如何選擇？

2022-06-27 · 閱讀505

現場儀表用信號浪涌保護器，螺紋接口指的是1/2NPT、M20*1.5、3/4"NPT、G3/4"、G1/2等螺紋形式的接口，因為其外形酷似一根管子，所以也叫管接式浪涌保護器，主要用于保護變送器、流量計、電磁閥門、調節閥、自控閥等儀表設備的模擬量、HART等信號傳輸線路。

這種螺紋管式浪涌保護器，因其需要直接旋轉，將螺紋扭在儀表上，所以需要確定并聯和串聯。

那么，現場儀表螺紋管式浪涌保護器串聯和并聯如何選擇？

根據中為防雷經驗，中為如從下內容進行介紹：

1、并聯型

并聯型現場儀表浪涌保護器，需要儀表本身有備用電氣接口，比如變送器具有兩個電氣接口，一個接口用來連接信號線路，一個接口可以安裝浪涌保護器。

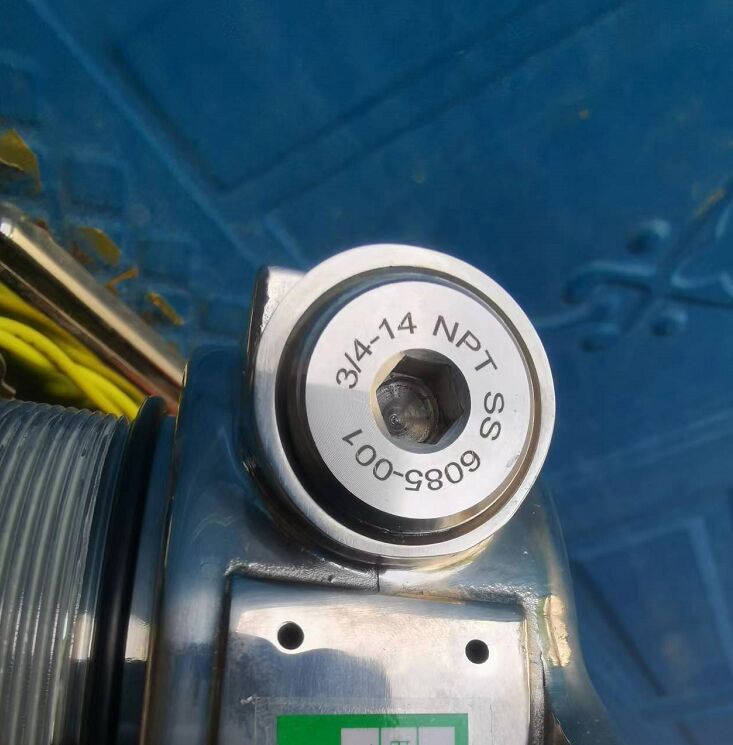

如下圖所示就是一個儀表的3/4-14"NPT螺紋備用電氣接口，浪涌保護器就可以安裝在這個接口位置。

2、串聯型

當現場儀表只有一個螺紋接口，既需要傳輸信號線路，又需要安裝浪涌保護器時，就不能使用并聯型浪涌保護器了，因為并聯型儀表浪涌保護器會直接堵住電氣接口，無法接信號線了。

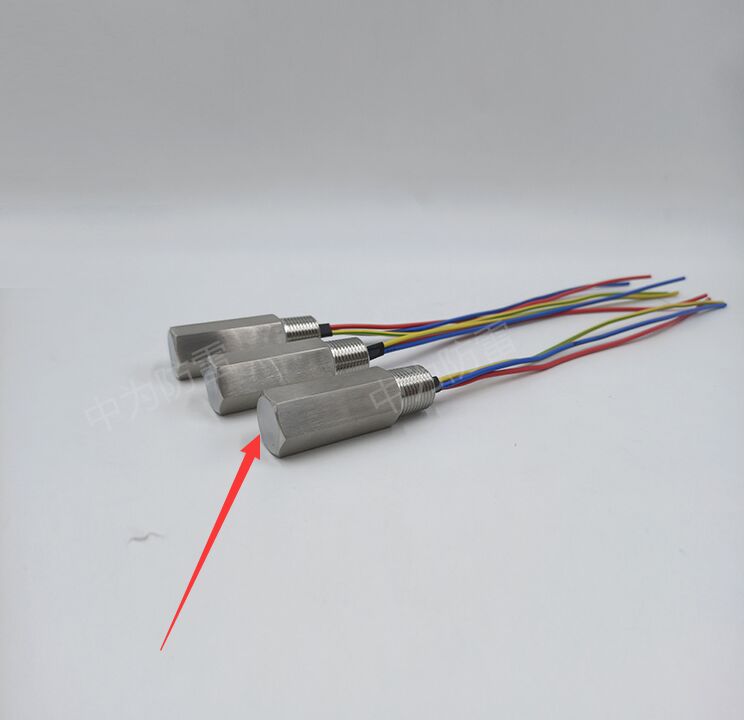

如下圖所示，并聯型浪涌保護器的另外一個端口是堵死的。

所以，當現場儀表不具備多個螺紋接口時，浪涌保護器需要采用串聯型的。

串聯型儀表浪涌保護器既能通過信號線路也能安裝浪涌保護器，更多現場儀表浪涌保護器信息可以咨詢中為防雷。

以上內容就是關于現場儀表螺紋管式浪涌保護器串聯和并聯如何選擇的介紹，主要是根據現場儀表備用電氣接口的數量來確定的！
